丸刃研磨機R-300型
丸刃研磨機R-300型



刃物を専用のプレートに乗せ、ボラゾン(ダイアモンド)砥石を当てるだけで簡単に研げます。
外径サイズ最小75mm〜最大250mmの丸刃まで研磨可能!
モーター2台付:丸刃・砥石の両方が回転しますので、一定の角度できれいに研げます。
カタログはこちらから
秀研1500型PDFカタログ
(Adobe Readerが必要です)
Adobe Readerのダウンロード



  参考価格:328,000円+税
※厚い丸刃や、250mm以上の刃物には、強力型をお使い下さい。

★実際の使用方法を動画でご覧下さい。(注!音が出ます)

☆特徴:
1.正確研磨
ターンテーブル方式で、正確な研磨が出来ます。
2.簡単操作
刃物にはそれぞれ、内径・外形・厚みに合わせて専用治具を作ります。
丸刃をその治具にのせて、砥石を当てるだけですので簡単に研磨出来ます。
3.切れ味抜群
乾式ボラゾン(ダイアモンド)砥石使用で、研磨力があり、素晴らしい切れ味を発揮します。
4.砥 石 は
#200、#400(標準付属)、#800とあり、用途により使い分けて頂けます。
5.設置場所
AC100V使用のため、場所を選ばず設置出来ます。
☆仕様
砥石部モーター
整流子モーター 出力105W  5000RPM
刃物部モーター
ギアーモーター25W  100RPM
電 源
AC 100V
寸 法
W330×D330×H480
砥石サイズ
直径50mm
重 量
25Kg

※モーターの焼損を防ぐため、連続運転は15分以内にして下さい。

※刃に合わせて治具を作りますので、刃物の正確なサイズをお知らせ下さい。
 (出来ればサンプルを送って頂くのが一番です)

★使用方法

丸刃研磨機
1.刃物を治具にセットし、押さえ座金をのせ、固定ボルトで固定します。
※逆ネジですので左回りで締まります。
丸刃研磨機
2.上下調整ハンドルで、砥石を刃物の 高さに合わせます。
丸刃研磨機
3.外径調整ネジで、刃物の外径に砥石を合わせます。

丸刃研磨機
4.ターンテーブルのスイッチをONにして刃を回し、オイルスプレーをかけて下さい。
丸刃研磨機
5.砥石モータースイッチをONにして下さい。
※砥石が勢いよく回りますのでモーターをしっかり握って下さい。
丸刃研磨機

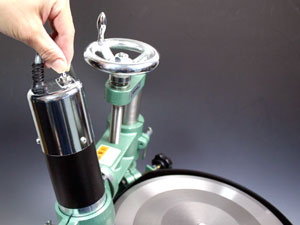

6.砥石モーター部分をゆっくり回して下げ、砥石を刃に軽く当て、研磨して下さい。
丸刃研磨機
角度を変える場合は、アームと砥石モーター部の、取り付けキャップボルトを緩めて、希望の角度に合わせ、固定して下さい。
丸刃研磨機
サイズの違う刃物を研磨する場合は、必ずその刃にあった治具(フランジ)をご使用下さい。
丸刃研磨機
丸刃研磨機
※砥石の交換方法
1.モーター部分を本体から取り外します。

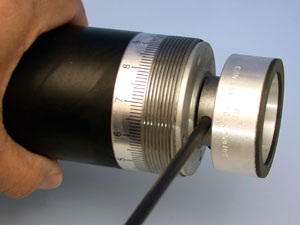

2.砥石軸に、バーを差し込み固定

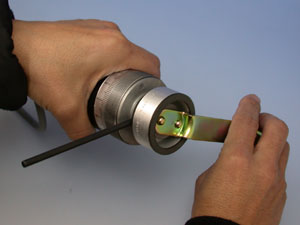

3.砥石中心部の止めネジを、専用レンチで緩めます。
(普通ネジです)
